Psvane 811A PSVANE (VT217 / CV628 / CV5043). Přímo žhavená výkonová trioda

Detailní informace

Detailní popis produktu

Produktové informace "811A PSVANE (VT217 / CV628 / CV5043)"
811A PSVANE (VT217 / CV628 / CV5043)
used in:

AMERITRON AL-811 series AL-811XCE and AMERITRON AL-811HXCE

Psvane 811A přímo žhavená trioda použitelná jako zesilovač vysokofrekvenčního oscilačního výkonu.

811 je podobná 811A, 811A může vždy nahradit 811.

Heater
Uf------------------------------------------6.3 V
If-------------------------------------------4 A
Maximum Rating
Ua--------------------------------------1250 V
Ia----------------------------------------125 mA
Pa----------------------------------------40W
grid current------------------------------50 mA

Pracovní frekvence a Ua
Při provozní frekvenci nad 30MC je třeba snížit Ua a anodový příkon takto:
Provozní frekvence (MC) Ua a anodový příkon
60 89%
80 70%
100 55%

Při trvalé práci by anoda neměla mít mírně červenou barvu; při přerušované práci by měla mít pouze znatelnou mírnou červenou barvu.
Přímé mezielektrodové kapacity
Input---------------------------------5.5 PF
output--------------------------------0.6 PF
Grid to plate…………………………………..5.5 PF

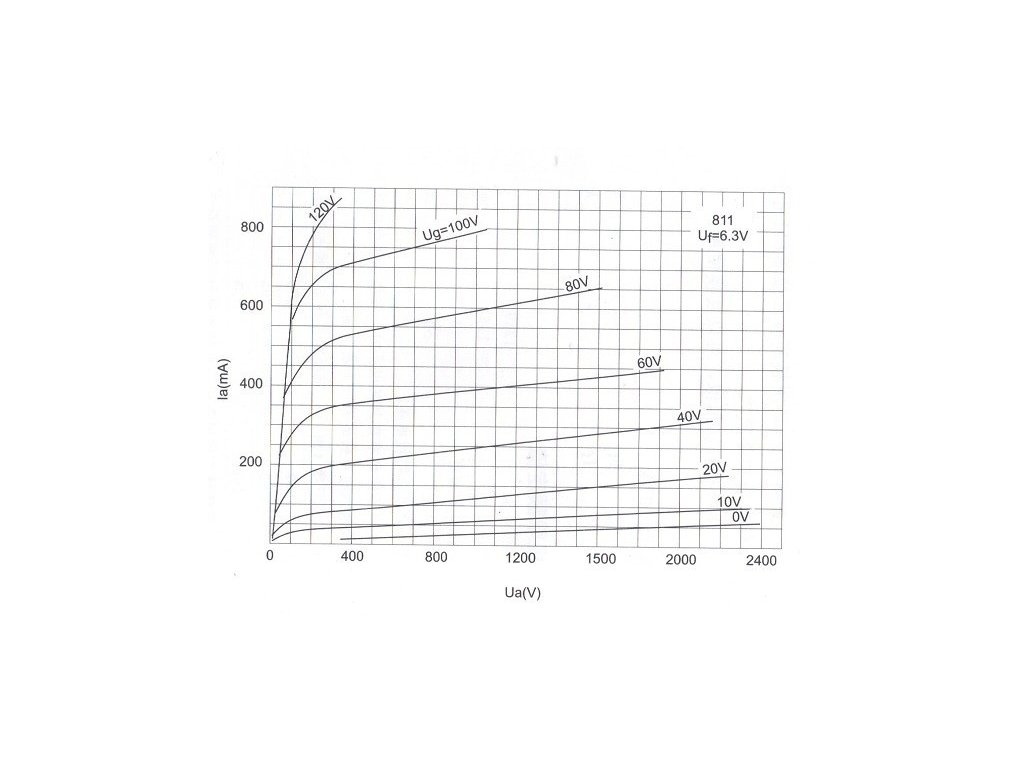

Static parameter:
Ua………………………………………………….2000 V
-Ug…………………………………………....……...2 V
Ia………………………………………………………26 mA
µ(Ia=20mA)…………………………………..160

Maximální jmenovitá hodnota v jiných provozních podmínkách
R-F výkonový zesilovač nebo oscilace, C zesilovač (CW)
                                      CCS          ICAS
 Ua………………………………….1250            1500   V
 Ia……………………………………175             175    Ma
 Pa…………………………………..45              65     W
 Pa (in)……………………………..175            260     W
 Ug…………………………………-200            -200     V
 Ig…………………………………..55               50     mA

anodová modulace zesilovače C, výkonový zesilovač R-F
                                  CCS          ICAS
Ua…………………………………1000          1250    V
Ia…………………………………..125           150   mA
Pa………………………………….30            45    W
Pa (in)……………………………115          175    W
Ug…………………………………-200         -200    V
Ig……………………………………50           50     mA
CCS: nepřetržitý provoz
ICAS: přerušovaná práce

Výkonový zesilovač A-F nebo oscilace
B zesilovač, řízení mřížky
                                    Maximální jmenovitá hodnota
                                              CCS      ICAS
Ua………………………………………………1250      1500      V
Ia (max. sig)……………………………….175      175        mA
Pa………………………………………………45        65         W
Pa (in) (max. sig)……………………165        235          W

Recommended operating condition (Reference value)
(The value of two tubes)
                                            CCS         ICAS
Ua……………………………………………1250        1500      V
Ug…………………………………………….0           -4.5       V
Ia (0)…………………………………………50          32        mA
Ia (max .sig)……………………………..260        313        Ma
Ũg (pk)……………………………………145         170        V
Pd (max. sig)…………………………..3.8          4.4       W
RL (a-a)……………………………………12.4         12.4      kΩ
Pout (max. sig)…………………………235         340      W

Tube Type: 811A/VT214/CV628/CV5043

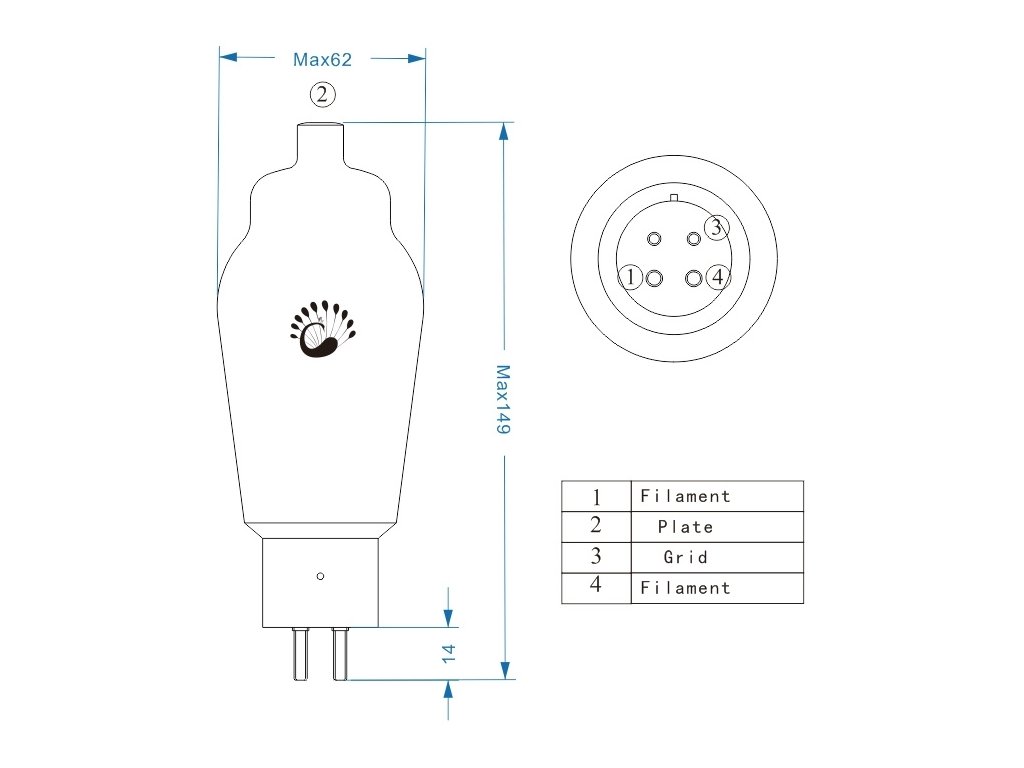

Socket: UX4 (4 Pin)
