CANOR PH1.10

CANOR PH1.10

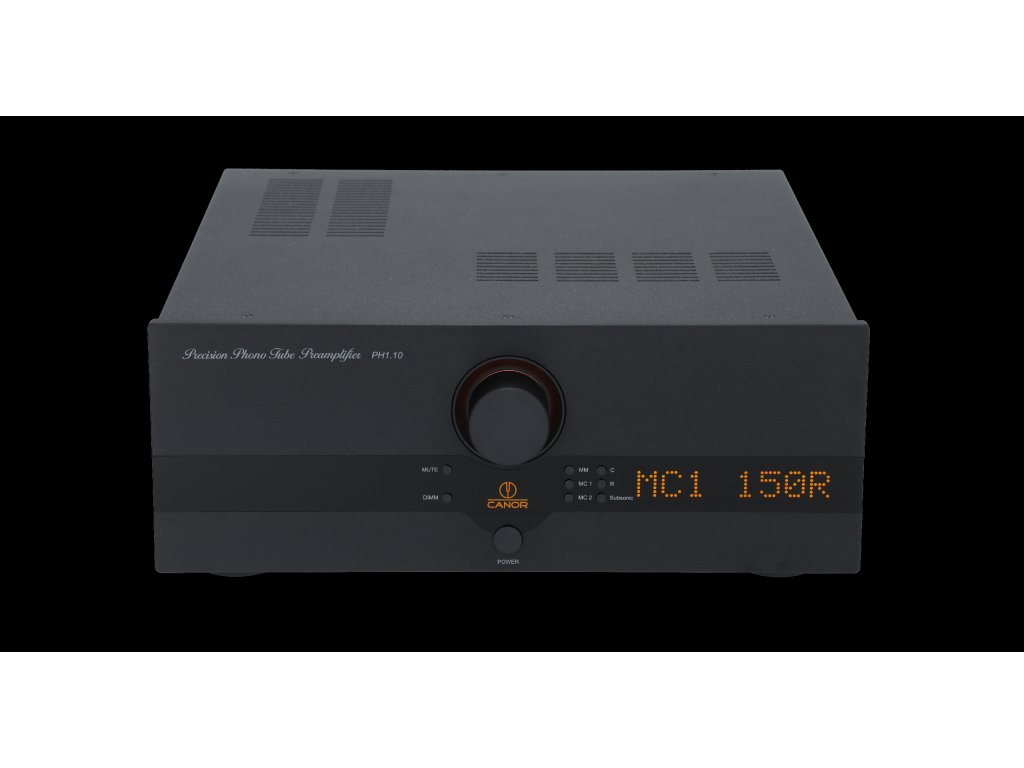

CANOR PH1.10 je plně elektronkový gramofonní předzesilovač dílny Canor Audio pro MM i MC přenosky obsahující devět elektronek. Jedna z toho je vakuovou diodou na usměrnění anodového napětí. CANOR PH1.10 je konstruován s ohledem na co nejvyšší zvukovou kvalitu. Po mechanické stránce je vyroben z masivní svařované konstrukce dodatečně zpevněné vnitřní příčkou. Ta plní sekundární funkci elektrického odstínění zdrojové části od zesilujících obvodů

První stupeň předzesilovače tvoří dvě paralelní triody 6922 pro snížení šumu a zajištění co nejvyššího zisku. Celé zapojení je bez jakékoli globální zpětné vazby, čehož důsledkem je vynikající zvukový projev. Tato skutečnost klade extrémně vysoké nároky na výběr a selekci použitých elektronek

TECHNOLOGIE CMT & CANOR AUDIO

Samozřejmostí při návrhu plošných spojů Canor PH1.10, bylo použití CMT ™ technologie (CANOR ® PCB Milling Technology). Protože se v předzesilovači zpracovávají velmi malé amplitudy signálů, tato technologie měla ještě větší přínos, než u jiných zařízení zn. Canor Audio

NAPÁJENÍ CANOR PH1.10

Pro odstranění mechanického rušení je jádro transformátoru vakuově impregnované a celý transformátor je zalitý do speciální antivibrační hmoty

Kryt, ve kterém je umístěn transformátor, tvoří účinné elektromagnetické stínění a výraznou měrou se podílí na vynikajícím odstupu signálu od šumu. Primární a sekundární vinutí je oddělené stínící měděnou fólií s 50% přesahem, která zabraňuje pronikání rušivých napětí ze sítě. V signálové cestě jsou použity pouze vysoce kvalitní polypropylenové kondenzátory

ZAPOJENÍ A NASTAVENÍ

Pokud gramofon obsahuje dvě raménka, kde na jednom je instalována přenoska MM a na druhém MC, mohou být bez jakéhokoli problému připojeny současně, bez vzájemného ovlivňování. Vstup RCA MM nebo MC se volí na předním panelu pomocí tlačítek

Canor PH1.10 umožňuje velmi velkou variabilitu přizpůsobení zesílení a navolení správných hodnot odporů a kapacit pro všechny typy přenosek

Všechna tato nastavení lze provést pohodlně pomocí ovládacích prvků umístěnými na předním panelu. MC přenosky se připojují na vstup předzesilovače pomocí vysoce kvalitního step-up transformátoru Lundahl

Tento gramofonní předzesilovač umožňuje RCA nesymetrické i symetrické XLR připojení koncového zesilovače
