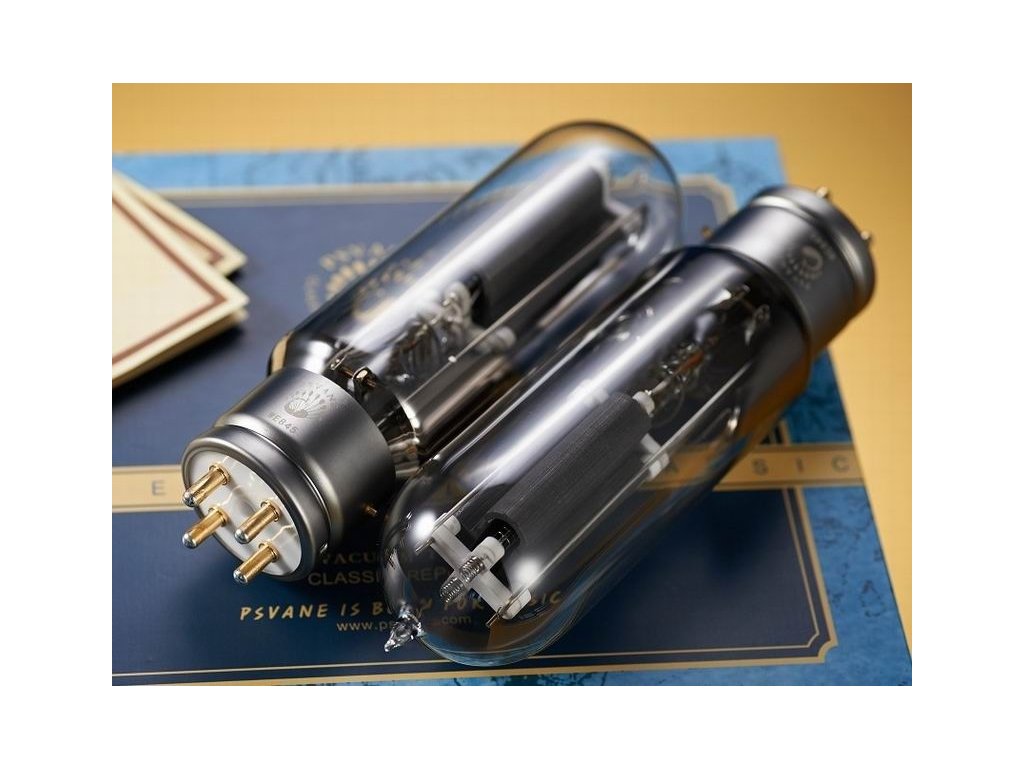

Psvane WE845 Xtreme Classic Series, Matched Pair in exclusive gift boxes

Historie 845 elektronek:

Společnost RCA na začátku třicátých let poprvé představila 845 elektronku, aby mohla soutěžit s tehdejším lídrem v oboru Western Electric. Toto je také první 3prvková vakuová elektronka, která dodává 60 wattů na kanál při použití konstrukce push-pull obvodů se zvládnutelnou fyzickou velikostí. RCA845 se stal milníkem výroby elektronek.

V roce 1937 společnost Western Electric reagovala na konkurenci ze strany RCA845 s jejich nově navrženým WE284A - který byl považován uživateli za elektronku s živějším zvukem než RCA845 a s velmi podobnými elektrickými specifikacemi. WE284A se pak stal novým měřítkem 845 elektronek pro celé odvětví.

V té době však elektronický průmysl neměl mnoho aplikací pro tento typ výkonových elektronek s vysokým výkonem, takže poptávka byla velmi omezená. Tehdy se nevyrábělo mnoho elektronek WE284A a ještě méně jich je dnes.

Vlastnit pár originálních Western Electric 284A je snem mnoha HiFi audiofilů, kteří vlastní 845 lampové zesilovače, aby si vyzkoušeli, co by dnes mohla sláva produkce elektronek přinést do jejich hudebního systému. Nedostatek však posunul cenu na velmi vysokou úroveň, kterou si mnoho audiofilů nemůže dovolit ani získat.

Vytvoření Psvane WE845:
Psvane WE845 je hybridní výtvor kombinací charakteristik elektronek RCA845 a WE284A. První prototyp Psvane WE845 byl odeslán do Japonska na konci roku 2012 k vyhodnocení a recenzent uvedl: „Je pro mě velkým potěšením znovu slyšet zvuk RCA845 z Psvane WE845 a doufám, že můžete zvuk vylepšit na úroveň WE284A.“ Týmu designu Psvane trvalo dalších 8 měsíců, než vylepšil design, a pak jsme dostali dnešní konečnou verzi repliky WE845.

WE845 je trioda wolframové katody s přímým žhavením, třída zes. A1 a AB



Heater
Uf---------------------------------------10 V
If----------------------------------------3.25 A

Maximální jmenovitá hodnota
Ua--------------------------------------1250 V
Pa-----------------------------------------75 W
Pout(max.sig)--------------------------150 W
Ia(max)---------------------------------120 mA

Přímé mezielektrodové kapacity
input--------------------------------------6 pF
output----------------------------------4.5 pF
mřížka k desce--------------------------14,5 pF

Statický parametr
Ua--------------------------------------1250 V
-Ug------------------------------------200 V
Ia-----------------------------------------80 mA
Gm----------------------------------------3 mA/V
ri----------------------------------------1.7 KΩ
u------------------------------------------5
RL--------------------------------------3.4 KΩ
Ug(pk)----------------------------------69 V
Pout-------------------------------------15 W

Doporučené provozní podmínky
(referenční hodnota třídy A1 .single tube)：

Ua-------1000 1000 1250 V
-Ug------- 145 155 209 V
RL------------6 9 16 KΩ
Ia------------90 65 52 mA
Gm---------3.1 - - mA/V
Ug(pk)----- -- 110 148 V
ri-----------1.7 1,9 2,1 KΩ
Pou--t------24 21 24 W

Push-pull.třída AB1：
Ua------------------ 800 1000 1000 1250 V
-Ug----------------- 125 170 175 225 V
RL------------------- 4,5 4,6 4,6 6,6 KΩ
Ia-----------------------80 70 40 40 mA
Ug(pk)-------- ------177 240 - - V
Ia（mAx.sig）------170 230 230 240 mA
Pout-------------------40 75 75 115 W
