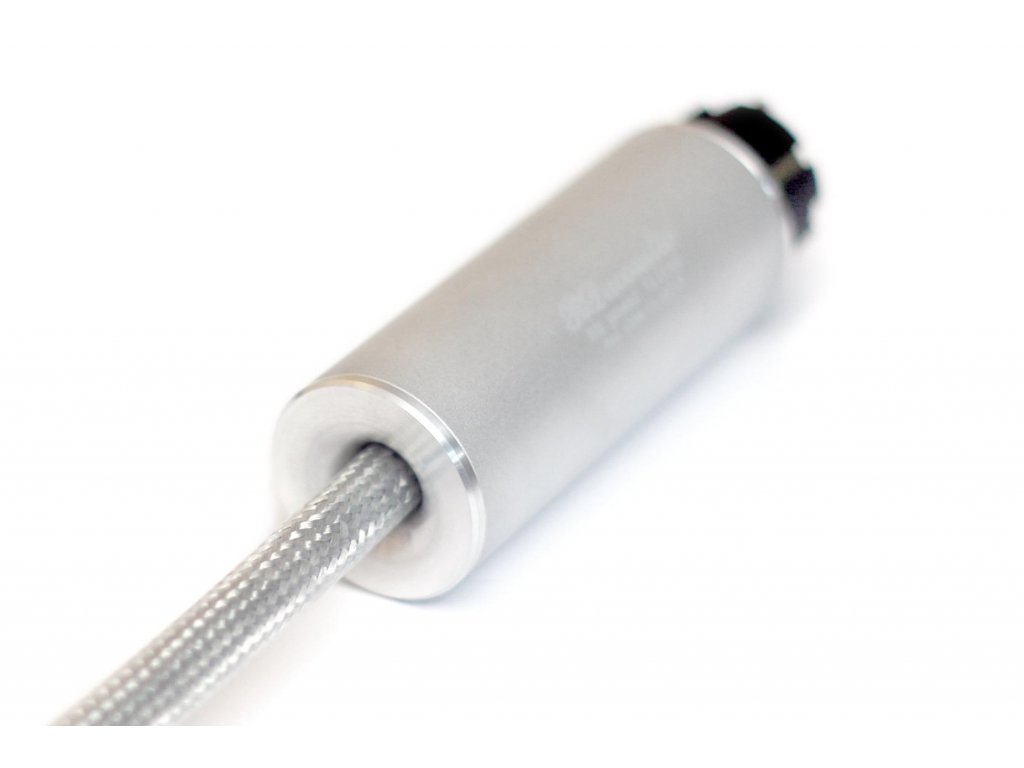

Síťový filtr RD Power Filter

Detailní popis produktu

Filtr spol. RDACOUSTIC je sestaven ze součástek s vemi nízkou výrobní toleraní, které jsou z většiny vyrobeny v České republice. Filtr RD Power Filter je testován normovanými testy EU SURGE a BURST ve vojenské technické zkušebně ve Vyškově. Kvalita použitých součástek a jejich tolerance jsou velmi důležité pro efektivitu filtrace vysokofrekvenčního rušení. Používáme speciální železoprachová jádra tlumivek s velmi širokým pracovním rozsahem. Díky tomu filtrace účinně funguje ve velmi širokém frekvenčním rozsahu.

Na začátku filtru jsou umístěny dvě tlumivky, které zvyšují vnitřní impedanci sítě a zpožďují nárazový proud. Díky nim bleskojistky, které následují, dříve zareagují. Ve filtru jsou tři bleskojistky se vzácným plynem v trojúhelníku. Přepětí je tedy redukováno mezi každým z vodičů. Následují další dvě tlumivky pro redukci proudového nárazu a tři rychlé silné varistory, opět v trojúhelníku, které omezí přepěťovou špičku, která prošla bleskojistkami. Následuje proudově kompenzovaná tlumivka, která společně se setem kondenzátorů redukuje symetrické rušení – dohromady tvoří vyvážený LC filtr pro vysokofrekvenční rušení. Filtr zakončují ultra rychlé varistory, které redukují přepětí prošlé prvními stupni ochrany. Filtr RD POWER FILTER je stíněn proti vysokým frekvencím přes 1 MHz.

Toto řešení fungující zároveň jako kabel je primárně určeno pro napájení jednoho komponentu (viz otázky a odpovědi a technické parametry). Napájení více komponentů lze, záleže na parametrech celkového řešení audio sestavy, realizovat buď použitím více kusů RD Power Filteru, nebo pomocí komponentu
